单索面曲梁人行悬索桥主缆找形分析

单索面曲梁人行悬索桥是很有张力的一个设计，有一种独特的结构美，其难点在于主缆找形。单索面曲梁人行悬索桥主缆一般无法满足节线法的假定，可以采用自编程序或者非线性有限元迭代法等方法找形。

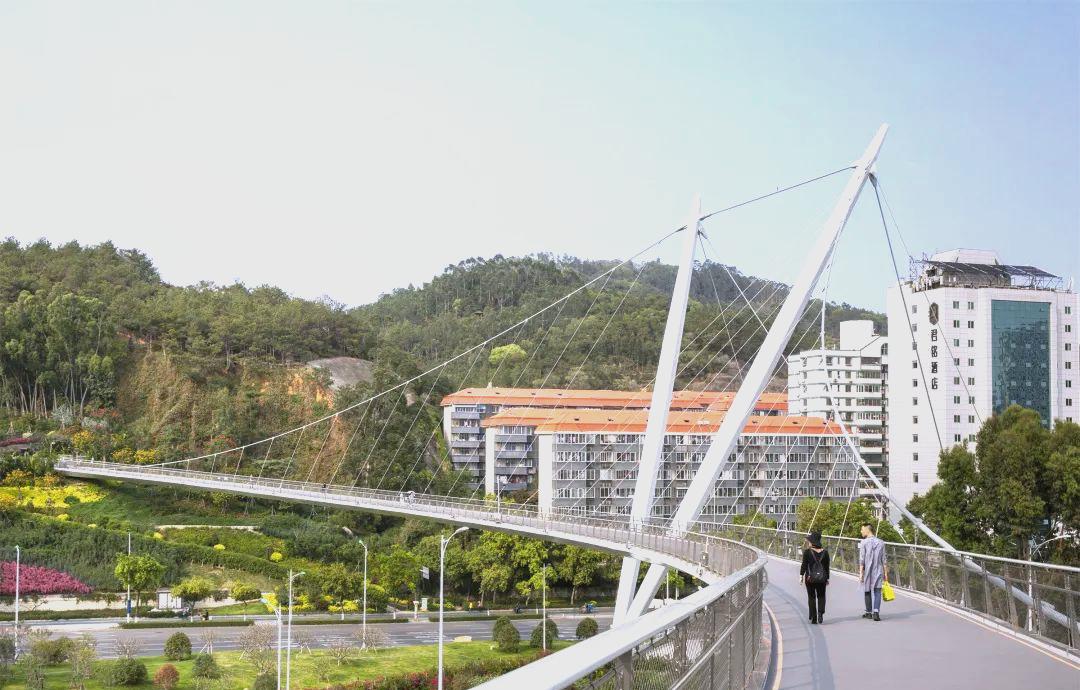

单索面曲梁人行悬索桥资料图

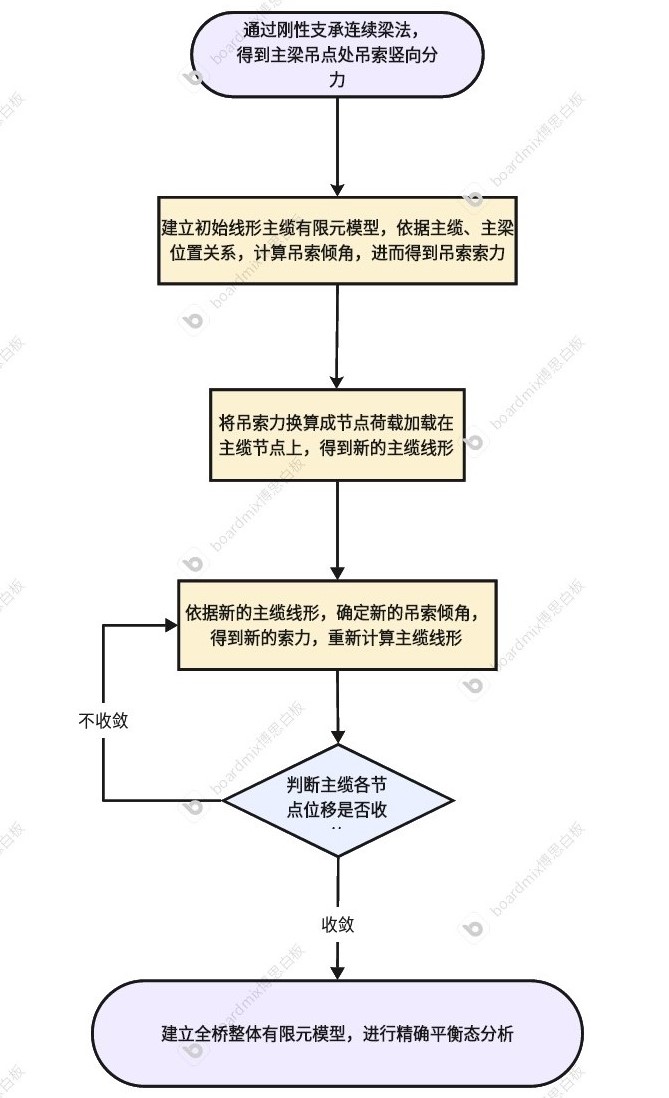

这类空间主缆受吊杆布置及吊杆力的影响，很难去指定一个索形态，因此设计时一般需先预设一个目标，以此来作为找形目标，并根据成桥计算结果去调整目标索形和吊杆布置来满足工程师设计目标，找形思路如下图。

空间主缆找形思路

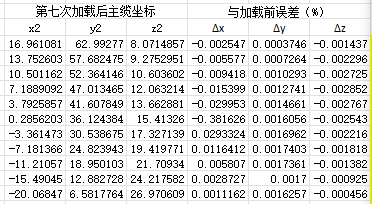

本文做了一个简单的案例，利用midascivil软件对该类结构进行试找形，midascivil是通过改变索的无应力长度来实现迭代过程，本例迭代七次主缆节点位移就收敛了。

主缆迭代收敛结果

成桥模型

实际上这个迭代过程通过编程可以快速完成，现在可以通过midascivil的API接口调用相应的功能来完成，后续我会进行相应插件开发。
